CAD Challenge of the Month (September 2017)

Tantangan CAD bulan September 2017 adalah membuat model 3D menggunakan software Autodesk Fusion 360 berdasarkan persoalan gambar detail 2D. Gambar 2D soal dapat didownload dengan klik link berikut.

https://drive.google.com/file/d/0ByIWeEEtetqXcDVLdGNLNlJLTms/view?usp=sharing

Tantangan ini akan dijadikan tugas 1 mata kuliah CAD dan CAE. Deadline pengerjaan tantangan ini antara lain:

• Kelas A : tanggal 30 September 2017 jam 20.00 WIB
• Kelas H : tanggal 30 September 2017 jam 21.00 WIB
• Kelas H1 : tanggal 30 September 2017 jam 21.00 WIB

Adapun nama project untuk masing-masing kelas sebagai berikut.

• AP0652-AP0652504140-09/2017 untuk kelas A
• AP0652-AP0652504142-09/2017 untuk kelas H npm 02.2014.1.08867 sampai 02.2015.1.09098, dan 02.2016.1.90604.
• AP0652-AP0652504143-09/2017 untuk kelas H npm 02.2014.1.08828 sampai 02.2014.1.08860.
• AP0652-AP0652504144-09/2017 untuk kelas H1 npm 02.2012.1.08477 sampai 02.2014.1.08895.

Penyimpanan file harus pada folder nama npm yang sudah dibuat. Ketentuan pengerjaan tantangan ini dapat dilihat pada file RPS mata kuliah CAD dan CAE dengan klik link berikut.

https://drive.google.com/file/d/0B3ac7n3F_x07YkVXU2Rha3dUNG8/view?usp=sharing

Adapun properties model CAD yang benar adalah sebagai berikut


Area    6.154E+04 mm^2
Density    0.008 g / mm^3
Mass    2106.689 g
Volume    2.684E+05 mm^3
Physical Material    Steel
Appearance    Steel - Satin

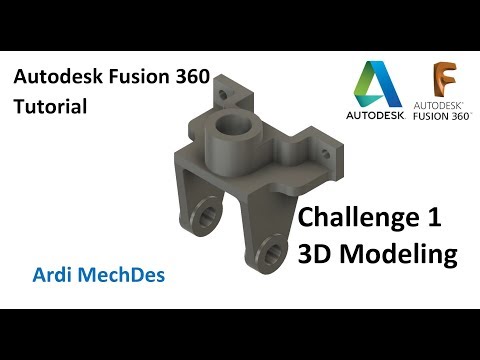

Cara membuatnya dapat dilihat pada video Youtube berikut.

Jangan lupa like videonya, beri comment positif, dan subscribe Youtube channel-nya. Berikut link Youtube channel-nya.

https://www.youtube.com/channel/UC7WY02xG4mfXlyf2Ztlc_Mg
